Homogenisaator 1H4.

Homogenisaatoreid 1H4 kasutatakse loomsetest ( kohupiim, kala, maks, liha ) ja taimsetest ( maapähklid, päevalille seemned, kakaooad ) materjalidest pastade valmistamiseks.

Homogenisaatorit võib kasutata ka kaubandusliku välimuseta toodete ( näiteks jäätise topsid ) peenestamiseks uuesti tootmisprotsessi suunamisel.

Seadet kasutatakse komplektis tigutoitjaga ( kohupiim, peenkala ) või materjali punkriga ( maapähklid, päevalille seemned, kakaooad ).

Homogenisaatori 1H4 tööorganiteks on kontsentriliste paiskelaba ringidega ja pesadeks profileeritud välisvööga rootor ning hammasringidega ja kolme sektorklotsiga staator ( kaas ).

Töödeldav materjal doseeritakse keskelt rootori paiskelabadele. Tsentrifugaaljõudude mõjul liigub materjal tsentrist perifeeriasse. Rootori labade löökide, lõikamise ja höördumise mõjul rootori labade ja staatori hammaste vahelistes piludes materjal peenestub ja toimub homogeniseerumine, mis jätkub rootori välisvöö pesades tekkivate pöörisliikumiste mõjul.

Materjalide töötlemisel seadmes 1H4 saavutatakse tahke faasi peensus alla 700 mkm.

  1Н4-1 1H4-2
Maksimaalne tootlikkus, kg/h 300...1000 150...300
Purusti-homogenisaatori mootori võimsus, kW / rootori pööred, min-1 15/3000 või 15 / 1500 7,5/ 3000
Tigutoitja mootori võimsus, kW 1,1...1,5 0,75
Tigutoitja punkri maht, dm3 65...100 65...100
Rootori läbimõõt, mm 300 300
Gabariitmõõdud, mm:
- pikkus 1800 840
- laius 590 600
- kõrgus 1405 1320
Mass, kg 350 150
Müra tase seadmest 1 m kaugusel, dB 80 70

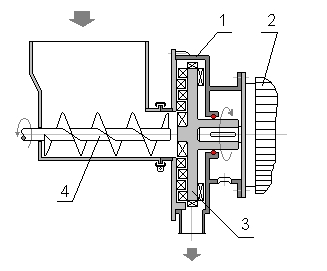

homogenisaator joonis
1. Töökamber       . Elektrimootor
3. Rootor + staator   4. Tigutoitja

Pildid:

Homogenisaator Homogenisaator Homogenisaator Homogenisaator

.
